Вертикальный захват Terrier TSU/STSU

Грузоподъемность 750 - 30000 кг

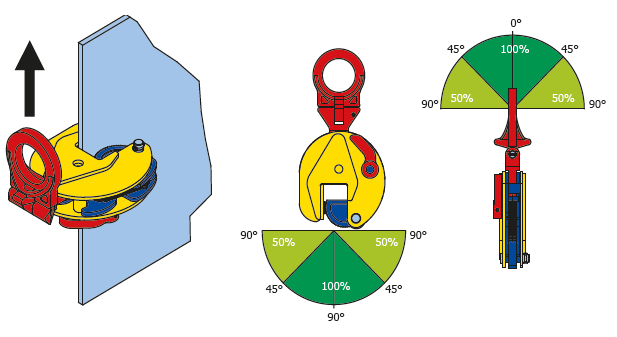

Используется для подъема и переноса толстолистовой стали и конструкций во всех позициях (горизонтальных, вертикальных и боковых).
Захват снабжен шарнирным механизмом.
Захват TSU/STSU оснащен предохранительным механизмом, предотвращающим движение тисков во время подъема и опускания.
Захват фиксируется, как в закрытом, так и в открытом положении.
Данные о грузоподъемности и раскрытии тисков нанесены на изделии.

Тип -H с дополнительным упрочненным шарниром и кулачком.
Для материалов с очень высокой твердости

Оснащен дополнительным, упрочненным шарниром и кулачком для подъема и переноса металлических пластин с твердостью макс. 50 HRC
Другая грузоподъемность и раскрытие тисков - по запросу

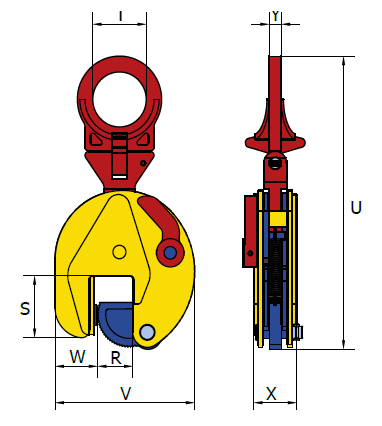

Номер артикула	Тип	Допустимая нагрузка кг	Раскрытие тисков (R) мм	Размеры в мм							Вес кг
Номер артикула	Тип	Допустимая нагрузка кг	Раскрытие тисков (R) мм	S	T	U	V	W	X	Y	Вес кг
855000	0.75 TSU	750	0 – 13	47	30	203	100	35	37	10	1.7
865100	1 TSU	1000	0 – 18	55	50	295	125	38	47	14	3.5
865800	1 TSEU	1000	0 – 25	55	50	295	142	38	56	14	3.9
855100	1.5 TSU *	1500	0 – 20	80	70	370	165	55	56	16	7.2
855601	2 TSEU *	2000	0 – 35	80	70	370	185	55	56	16	7.3
865331	3 TSEU *	3000	0 – 35	80	70	370	185	55	77	16	8
865441	4.5 TSU	4500	0 – 25	85	70	430	200	60	77	20	15.6
865301	4.5 TSEU	4500	0 – 45	85	70	430	230	60	78	20	16.7
865401	6 TSU	6000	0 – 32	114	78	527	225	78	86	32	21
865601	7.5 TSU	7500	0 – 40	112	78	565	245	76	86	32	26
855400	7.5 TSEU	7500	0 – 55	112	78	565	267	70	86	32	30
855405	9 TSU	9000	0 – 55	112	78	565	267	70	86	45	30
865901	12 TSU	12000	0 – 52	148	85	650	295	100	94	48	42
955150	15 TSU	15000	0 – 76	209	86	765	373	135	105	48	74
955170	17 TSU	17000	0 – 76	209	86	765	373	135	105	48	74
955200	20 TSU	20000	0 – 80	245	100	900	465	150	140	71	151
955250	25 TSU	25000	5 – 85	245	100	900	465	145	140	71	151
955300	30 TSU	30000	10 – 90	245	100	900	465	140	140	71	156
Тиски с расширенным раскрытием
856200	6 STSU	6000	40 – 90	115	75	527	275	70	78	32	32
856300	7.5 STSU	7500	50 – 100	110	75	565	315	70	82	32	28
855305	9 STSU	9000	50 – 100	110	75	565	315	70	82	45	28
856401	12 STSU	12000	50 – 100	153	86	650	345	100	94	48	45
966150	15 STSU	15000	80 – 150	209	86	765	450	128	106	50	83
966200	20 STSU	20000	80 – 150	249	100	900	640	148	140	71	156
966250	25 STSU	25000	80 – 150	249	100	900	640	148	140	71	156
966300	30 STSU	30000	80 – 150	249	100	900	640	148	155	71	161
Для материалов с очень высокой твердости с дополнительным упрочненным шарниром и кулачком
855000.5	0.75 TSU-H	750	0 – 13	47	30	203	100	35	37	10	1.7
865800.5	1 TSEU-H	1000	0 – 25	55	50	295	142	38	47	14	3.9
855601.5	2 TSEU-H	2000	0 – 35	80	70	370	185	55	56	16	7.3
865331.5	3 TSEU-H	3000	0 – 35	80	70	370	185	55	56	16	7.5
865301.5	4.5 TSEU-H	4500	0 – 45	85	70	430	230	60	77	20	16.7
865401.5	6 TSU-H	6000	0 – 32	114	78	527	225	78	78	32	21
855400.5	7.5 TSEU-H	7500	0 – 55	112	78	565	267	70	86	32	26

* Доступен с дистанционным управлением
