MaxX

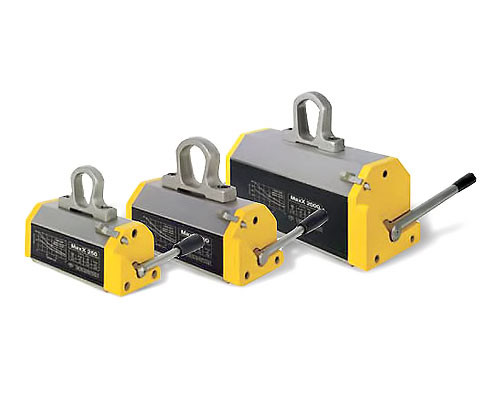

Инновационная технологическая концепция и превосходная работа сделали MaxX абсолютным лидером в сфере магнитных подъемников для изделий из ферромагнитных материалов. Мощность, компактность, безопасность, надежность и конкурентность - ключевые факторы успеха устройств линии MaxX по всему миру. Подъемники MaxX являются идеальным решением для работы с большой номенклатурой изделий: плоских или круглых, обработанных или в стадии заготовки. Операции просты, эргономичны и абсолютно безопасны. Операционные затраты близки к нулю, а эффективность и производительность выведены на небывалый уровень, при этом возврат инвестиций происходит в предельно сжатые сроки. Удобство и практичность подъемников MaxX обусловлены их компактностью и малым весом, что позволяет также оптимизировать место в цехе, снизив число используемых кранов. Предлагается обширный спектр моделей грузоподъемностью от 125 до 2000 кг в различных версиях (для изделий обычной и малой толщины).
Фактор безопасности
С безопасностью нельзя шутить. Каждое подъемное устройство тестируется для обеспечения 3-кратного усилия по стандартной шкале SWL. Это значит, что MaxX 250 с SWL 250 кг генерирует подъемную силу как минимум в 750 daN.

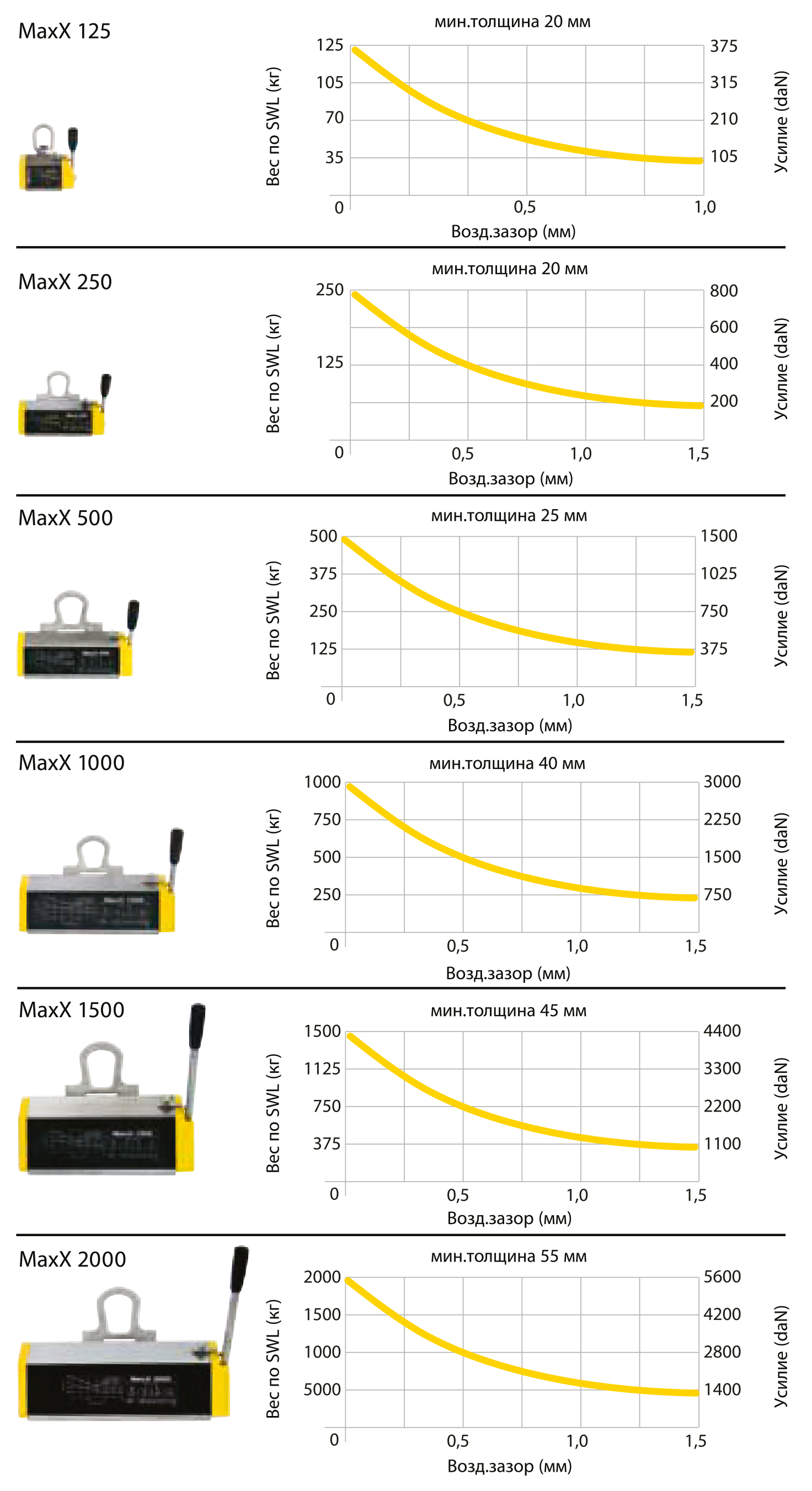

Графики «усилие/ воздушный зазор» для обычной FE 370B стали.

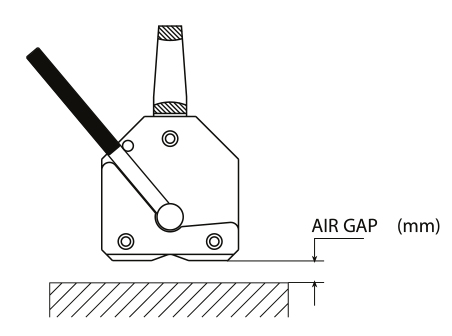

Работа с нестандартными грузами с «высоким» воздушным зазором ярко иллюстрирует различие между MaxX и другими подъемными устройствами, представленными на рынке. Наличие зазора означает потерю контакта между грузом и магнитом, что обычно вызывается неровностями поверхностей или наличием в зоне контакта грязи/краски/остатков железа.
MaxX может работать абсолютно безопасно с различными видами грузов в пределах рабочих графиков.
Для плоских грузов
|
Тип |
Вес по SWL макс. кг |
Толщина мин. мм |
Длина макс. мм |
|
MaxX 125 |
125 |
20 |
1000 |
|
MaxX 250 |
250 |
20 |
1500 |
|
MaxX 500 |
500 |
25 |
2000 |
|
MaxX 1000 |
1000 |
40 |
3000 |
|
MaxX 1500 |
1500 |
45 |
3000 |
|
MaxX 2000 |
2000 |
55 |
3000 |
Для изделий круглого сечения
|
Тип |
Вес по SWL макс. кг |
Толщина мин. мм |
Длина макс. мм |
Диаметр макс. мм |
|
MaxX 125 |
125 |
20 |
1000 |
300 |
|
MaxX 250 |
250 |
20 |
1500 |
300 |
|
MaxX 500 |
500 |
25 |
2000 |
400 |
|
MaxX 1000 |
1000 |
40 |
3000 |
450 |
|
MaxX 1500 |
1500 |
45 |
3000 |
500 |
|
MaxX 2000 |
2000 |
55 |
3000 |
600 |
Максимум эффективности при правильном подборе груза
Все магнитные характеристики напрямую связаны с физическими и структурными особенностями притягиваемого груза. Кроме того, воздушные зазоры являются дру
гим ключевым моментом, зависящим от толщины, вида материала и температуры груза.Толщина груза
Как правило, чем больше усилие магнита, тем более толстый слой требуется для концентрации всего магнитного потока.
Вид материала
Чем выше содержание атомов углерода в материале, тем мень
шая сила требуется для работы с таким изделиемТемпература
Все заявленные параметры спра

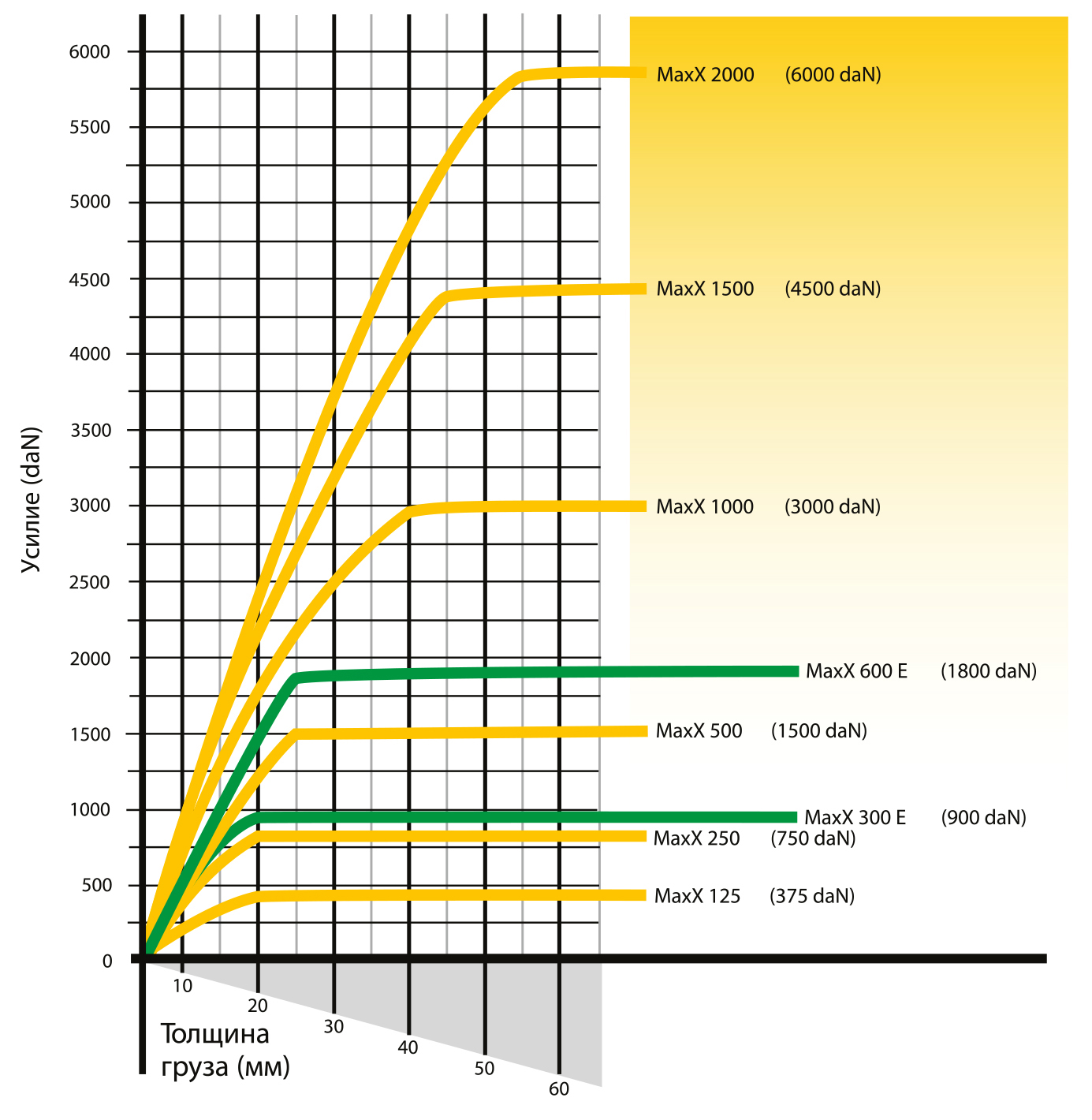

ведливы при температуре не выше 80°С на поверхности контакта.Усилие/толщина

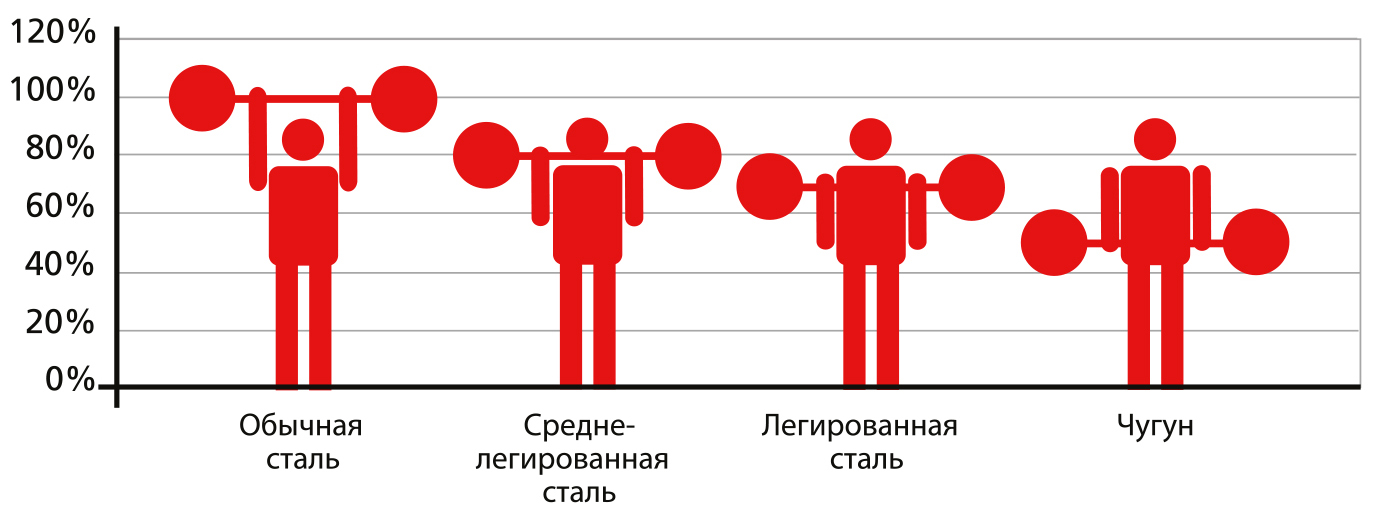

Усилие/материал

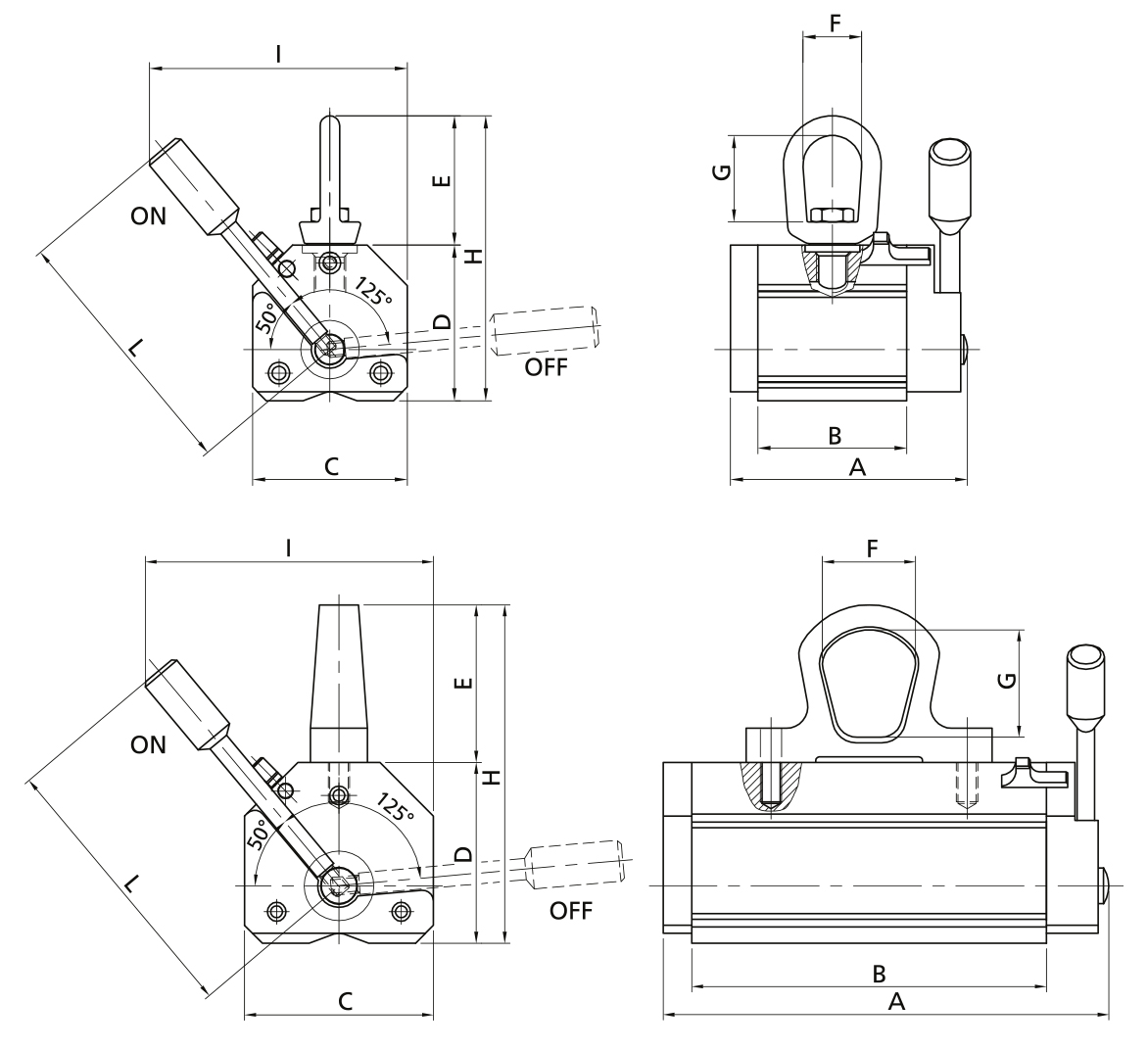

Размеры, вес и габариты
|
Тип |
Вес, кг |
A, мм |
B, мм |
C, мм |
D, мм |
E, мм |
F, мм |
G, мм |
H, мм |
I, мм |
L, мм |
|
MaxX 125 |
3,7 |
121 |
76 |
79 |
79 |
66 |
30 |
44 |
145 |
132 |
137 |
|
MaxX 250 |
6 |
189 |
143 |
79 |
79 |
63 |
35 |
43 |
142 |
130 |
137 |
|
MaxX 500 |
15 |
250 |
199 |
106 |
101 |
88 |
52 |
60 |
189 |
165 |
170 |
|
MaxX 1000 |
36 |
342 |
284 |
133 |
131 |
88 |
52 |
60 |
219 |
225 |
240 |
|
MaxX 1500 |
66 |
383 |
316 |
166 |
171 |
122 |
64 |
87 |
293 |
330 |
377 |
|
MaxX 2000 |
80 |
457 |
390 |
166 |
171 |
122 |
64 |
87 |
293 |
330 |
377 |
MaxX защищает вас от возможных опасностей

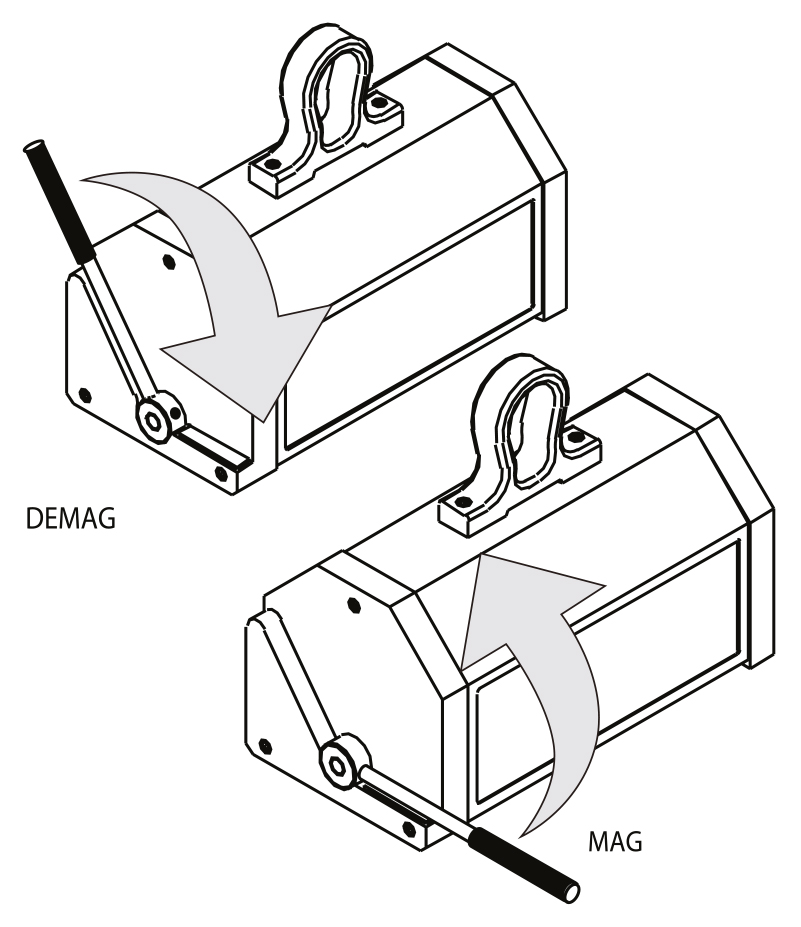

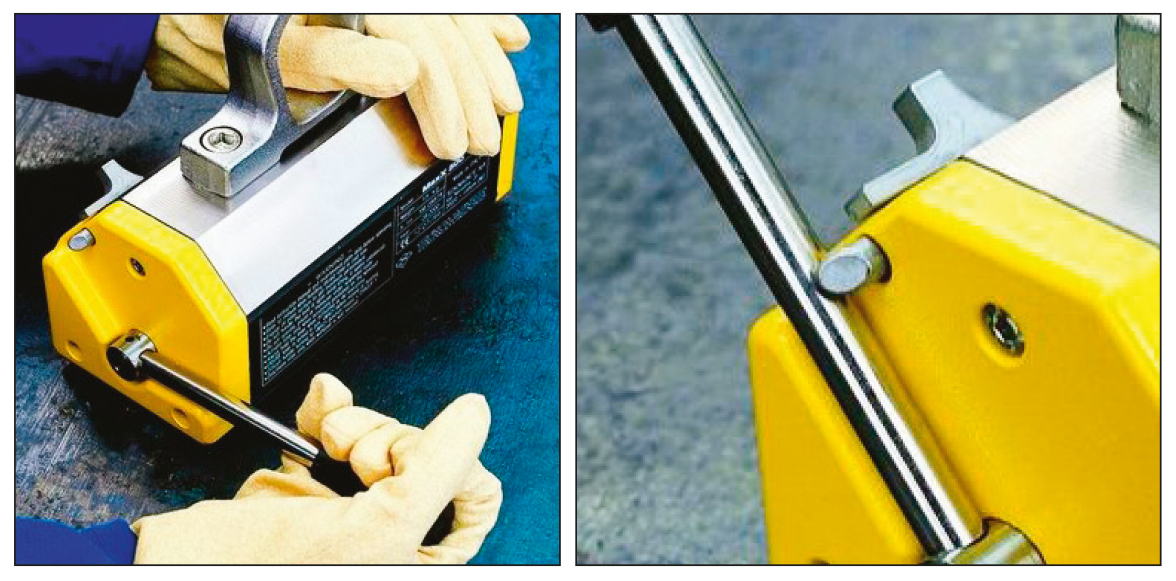

Работать с грузом может один оператор, при этом груз всегда притягивается и поднимается за верхнюю поверхность, не получая деформаций и повреждений. При этом оптимально используется имеющееся рабочее пространство, что облегчает организацию рабочего процесса и улучшает условия по безопасности для людей и оборудования. Высокая энергия постоянных магнитов и высокая концентрация магнитного потока, генерируемого эксклюзивной зоной поляризации (без рассеивания) дают возможность оператору уловить момент, когда условия зажима недостаточно оптимальны. В действительности в этой ситуации движение рукоятки становится затрудненным, неплавным. И оператор будет искать более удобное положение для приложения подъемника. Когда такое положение будет найдено, движение рукоятки вновь станет плавным, не требующим усилия, что подтверждает безопасность работы. Активация/дезактивация захвата производится простым поворотом рычага. В ходе фазы MAG (намагничивание) рычаг надежно блокируется механическим устройством безопасности, предотвращающим случайное переключение ручки. Оператор всегда видит устройство блокировки, что позволяет держать процесс под контролем. Активация устройства происходит плавным движением рычага без рывка.

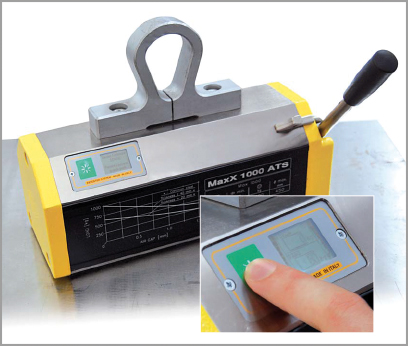

Модели MaxX 1000 и MaxX 2000 могут оснащаться новой встроенной системой Auto Test (ATS).
Устройство ATS проверят усилие, генерируемое захватом MaxX на рабочем грузе, и затем сравнивает его с аналогичным весом, определяемым нагрузочной ячейкой, встроенной в подъемный рычаг.
Если усилие, генерируемое захватом, не достигает хотя бы двухкратного веса груза, система ATS дает световой и звуковой сигнал для предупреждения оператора о необходимости остановки проводимой операции подъема.

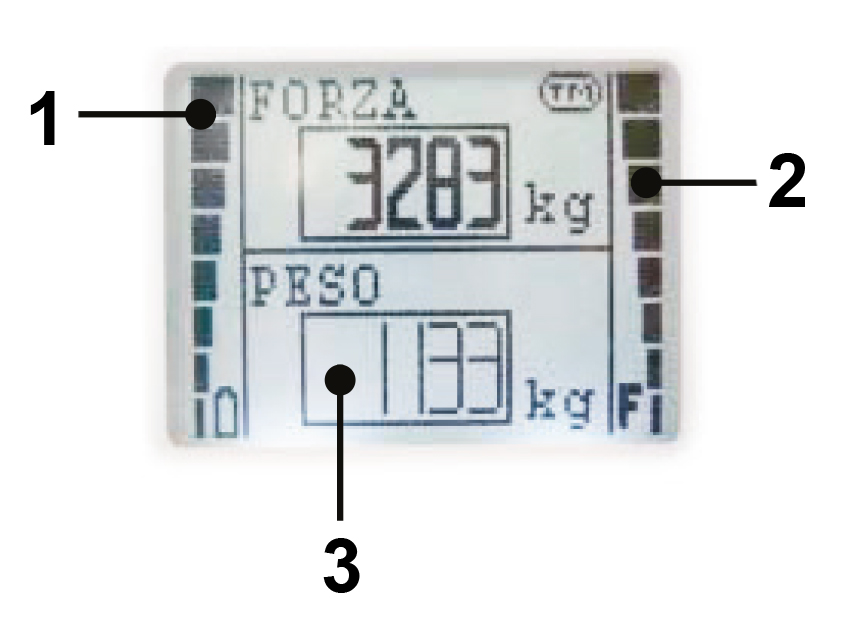

На цифровом дисплее отображается требуемое значение, чтобы оператор мог иметь в распоряжении всю информаццию для действительно безопасной работы. Простое нажатие кнопки перед началом фазы MAG активирует систему ATS для проверки усилия, генерированного подъемником на данном грузе и веса поднимаемого груза.
Обе модели могут применяться как традиционно (с фактором безопасности 3 - стандартно), так и альтернативно: после активации системы ATS можно работать с грузами, имеющими больший вес, используя преимущества фактора безопасности 2, обеспечиваемого предупредительным сигналом ATS.
Простое нажатие кнопки перед началом фазы MAG активирует систему ATS для проверки:
-
Усилия, генерированного подъемником на данном грузе
-
Веса поднимаемого груза
1 Высокая степень автономности Устройство ATS питается стандартными перезаряжаемыми батарейками АА. Автоматический останов: после нескольких секунд отсутствия активной работы система выключается автоматически. Автономная работа гарантирована для нескольких тысяч рабочих циклов.
2 Сила под контролем Усилие, генерируемое подъемником, напрямую зависит от характеристик перемещаемого груза. Ограниченная или неправильной формы площадь контакта, имеющая вкрапления ржавчины или краски, создает воздушный зазор, что вызывает частичное рассеивание магнитного потока. Устройство ATS контролирует это усилие, связанное со особенностями груза и вида материала.
3 При включении ATS грузоподъемность подъемника и вес поднимаемого груза всякий раз сравниваются
